CES-SC防爆LED手灯有什么优势?
CESP防爆LED手提手提灯设计于2019年,经过不断的修改和测试,2020年将获得欧洲ATEX和IECEx Zone 1 Zone 21,并获得北美CSA Class 1 Division 1&2(CSA 137)和 UL 844 标准)防爆证书于 2021 年 1 月。
作为北美1区隔爆型LED防爆手灯的防爆体系标准,CSA集团昆山实验室于2021年1月27日举行了认证仪式,这意味着CESP在防爆领域的重大突破——证明领域。
一、CES防爆LED手灯介绍
结构设计: SC系列防爆LED手灯灯体采用高强度VO级橡胶手柄和ADC12铝合金制成,并配备低碳钢丝,有助于减轻重量并提高耐用性。
材质:外壳采用高强度钢化玻璃,经过内压和液压测试。防腐等级WF2,IP等级高达IP67,可承受7J压力。
光学设计:采用高品质LM80认证LED芯片,发光效率高达130LM\W。例如30W防爆LED工作灯可以达到3900流明通量,并具有180°或360°的光束角,以满足全方位照明。
总的来说,LED防爆手电筒外形美观简洁,操作方便,可手持,可置于桌上,可磁吸,可悬挂照明。由于防爆手灯非常轻巧,因此可以为危险场所和临时项目提供便携式照明。它非常适用于需要防爆的危险区域的近距离工作和检查活动,例如快速设备周转、MRO 项目、油田、海洋站点和储罐清洗等。

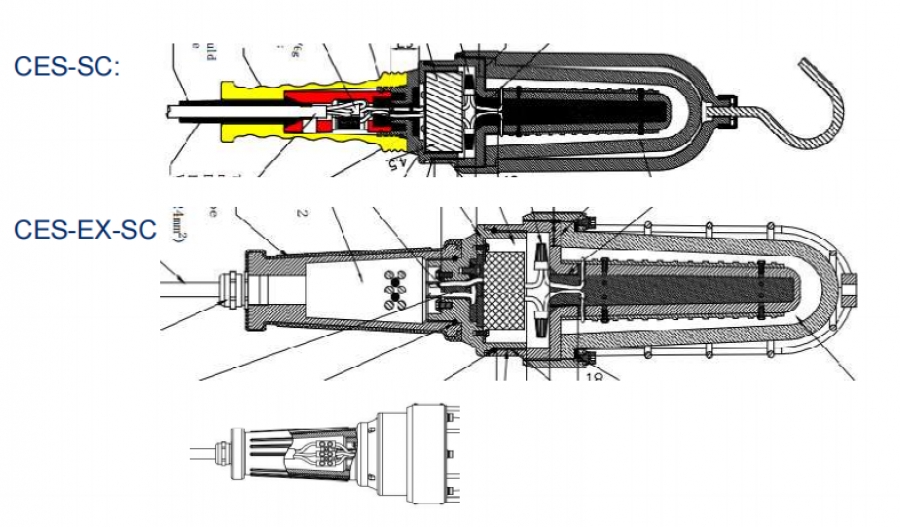

示意图
2、主要优势:与市场上现有的防爆手灯或传统的便携式危险场所工作灯相比。
List.1——目前市场上能满足Class 1 Division 1要求的防爆led手提灯很少。传统的防爆手灯大多是带灯泡的。CESP-SC系列防爆手灯符合Class 1 Division 1、Class II Division 1、Class 1 Division 2、Class II Division 2、Class III,采用高流明LED芯片,安全高效的防爆照明夹具。
List.2 - 市面上大部分防爆手灯都是小功率或安全性更高的,但CESP防爆手灯设计为隔爆型,不安全可靠。
List.3 - 与其他便携式防爆工作灯相比,这款防爆LED吊灯具有相同的体积,但最高可达30W。另外,CESP防爆手灯采用橡胶材质,隔热性能好,使用更舒适。
List.4 - CESP防爆led手提灯通过全角度跌落测试,确保安全可靠。还通过了线缆紧固测试,确保误操作时的安全。
3、分区手灯和区手灯的区别:
由于不同的市场认证标准,CESP制作了两个系列的产品以满足全球市场的需求。CESP SC系列分为CES-SC和CES-EX-SC,分别为Division系统和Zone系统。
CES-SC系列是一款通过UL认证的Division系统防爆手持灯,可用于Class 1 Division 1、Class 2 Division 1、Class 1 Division 2、Class 2 Division 2、Class 3危险场所。
在CES-EX-SC系列 是提高安全性和隔爆型防爆灯ATEX和IECEx认证的区域系统。可用于1&21区、2&22区等危险环境。
具体参数可单独查看产品详情页面,或直接联系info@cespledex.com索取datasheet。
以下是CESP防爆led手灯的防爆标志和不同标准的一些详细信息。
CES-SC (北美 区标准危险场所LED手灯)
主合同编号:300982-CSA-CUS
文件:E500078-UL-CUL
防爆标志:
- Class I, Division 1, Groups B, C, D;
- II 类,第 1 部分,E、F 和 G 组
- I 类,第 2 区,A、B、C 和 D 组
- II 类,第 2 部分,F 和 G 组
- 第三类
- T级:T6 / T80°C
参数
模型 |
力量 (W) |
输出电流 (V)) |
输入电流 (A) |
光通量 (LM) |
光效 (Lm/W) |
LED芯片 |
LED 类型 (3V,1W) |
力量 模型 |
重量 (KG) |
|
CES-SC30 |
30 |
0.8A |
0.26 |
3000 |
100 |
72个 |
3030 |
未上市组件 (FKSZ3/9) 深圳市 CESP 有限公司 (E500078) cat no. IAE30-220S36 |
2.4 |
|
CES-SC20 |
20 |
0.55A |
0.17 |
2000年 |
100 |
72个 |
3030 |
|||
CES-SC10 |
10 |
0.25A |
0.09 |
1000 |
100 |
72个 |
3030 |
CES-EX-SC(ATEX / IECEx 区域标准防爆 LED 手灯)
IIECEx:IECEx SEV 20.0003X-eurofins
ATEX:SEV 20 ATEX 0369 X-eurofins
IECEx:
- Ex db eb IIC T6 Gb;
- Ex tb IIIC T 80°C Db;
- IP66;
防爆:
- II 2G Ex db eb IIC T6 Gb;
- II 2D Ex tb IIIC T 80°C Db;
- IP66;
参数
模型 |
力量 (W) |
输入电压 (v) |
输出电流 (A) |
输入电流 (A) |
光通量 (LM) |
光效 (Lm/W) |
LED芯片 |
力量 模型 |
重量 (公斤) |
CES-EX-SC30 |
30 |
交流100V-277V |
0.8A |
0.3A-0.12A |
3000 |
100 |
72个 |
HTUC9-030W-01-71-0700; DC-1224-700; |
2.4 |
直流110V |
0.28A |
||||||||
直流 12V-24V |
2.5A-1.25A |
||||||||
CES-EX-SC20 |
20 |
交流100V-277V |
0.48A |
0.2A-0.08A |
2000年 |
||||
直流110V |
0.18A |
||||||||
直流 12V-24V |
1.7A-0.8A |
||||||||
CES-EX-SC10 |
10 |
交流100V-277V |
0.23A |
0.1A-0.04A |
1000 |
||||
直流110V |
0.09A |
||||||||
直流 12V-24V |
0.8A-0.4A |
||||||||
注:电源型号:HTUC9-030W-01-71-0700(输入电压AC100V-277V和DC110V);电源型号:DC-1224-700(输入电压DC12V-24V)。 |
与参数比较
CES-SC |
CES-EX-SC |
|
输入电压 |
120Vac |
AC100V-277V/DC110V/DC12V-24V |
力量 |
30W/20W/10W |
|
LED芯片 |
72件3030 |
|
光束角 |
360°/180° |
|
尺寸 |
Φ101.5 x 517mm |
Φ101.5 x 516.5 毫米 |
光效 |
>130 流明/瓦 |
|
国际广播电台 |
70 |
|
持续时间 |
3000K-6500K |
|
防护网结构 |
全网顶钩/半网 |
全网顶钩/半网/全网侧钩 |
灯体材质 |
ADC12 |
|
防护网材料 |
低碳钢丝-电镀 |
|
处理 |
V0级塑料手柄 |
ADC12外壳,外包V0级橡胶手柄 |
终端 |
直插式压接端子 |
螺栓压接端子 |
格兰托 |
/ |
M20X1.5(ATEX) |
电缆 |
STW , UL, 3x18AWG |
三芯橡胶电缆,IEC(CE) |
透明件 |
钢化玻璃(厚度10mm) |
|
铭牌安装方法 |
不锈钢(铆钉) |
|
应用领域 |
C1D1/C2D1/C1D2/C2D2/C3 |
区域 1/21/2/22 |
铭牌细节
产品延伸
- 作为悬挂式移动灯
这款悬挂式移动灯是CES-EX-SC的改装版,内置LED灯珠,每个移动灯都有一个塑料网罩,可以为封闭的灯泡提供保护,功率10-30W,适合维修照明和工作检查灯等,适用于维修照明,工作探照灯等,您还可以根据需要自定义是否用于1类1灯。
- 功率:10W/20W/30W;
- 电压:100-277Vac/12-24Vdc/110Vdc;
- 带延长线
带延长线由插头、电缆滚轮和手提灯组成。可根据您在危险区域使用的特定防爆要求配备增安插头和增安电缆滚轮。如果没有防爆要求,也可以配普通插头和普通电缆。
- 功率:10W/20W/30W;
- 电压:100-277Vac;12-24Vdc;110Vdc;
- 带外置移动电源盒
外置移动电源盒,包括插头、电缆滚轮和手持灯,可根据您的具体防爆要求,配备增安插头和增安电源盒,用于危险区域。
如果您没有防爆要求,也可以配备普通插头和普通电缆滚轮。在安全区域使用,可以接受定制。
- 功率:10W/20W/30W;
- 电压:100-277Vac/12-24Vdc/110Vdc;
- 作为防爆灯串
防爆灯串包括插头、电缆和防爆手灯,由工业级LED灯组成。它由通过集成的 3 英尺电缆连接到电源的临时 LED 灯串组成。每个灯都有一个挂钩,允许操作员将这些任务灯悬挂在头顶。多个灯串可以首尾相连,以扩展车间照明。
- 功率:10W/20W/30W;
- 电压:100-277Vac / 12-24Vdc / 110Vdc;
