产品标准通常基于国际、区域、国家、行业和企业。本文重点介绍防爆灯具的国家和联盟标准。
注:本文由CESP技术中心联合全球防爆标准体系发布。如果您有任何疑问,请与我们联系。
国家标准:
地区标准:
国际水平标准:
我们的防爆灯通常执行的标准包括:
根据防爆系统的不同,全球防爆灯具也分为两类:Zone系统标准和Division系统标准。其中,Zone系统的母标准为IEC 60079系列标准,其他标准在此基础上等效、修改、直接引用作为母标准。
区域系统:
分区系统:
UL防爆标准涉及具体产品:
CSA与特定产品的防爆标准有关
以下规定来自北美权威防爆结构,供您参考。
以下规定来自国际和欧洲权威防爆结构,供您参考。
ATEX 和 IECEx
本文主要讲解全球防爆标志和防爆类型,包括北美分区制防爆标志、欧洲和国际区制防爆标志,它不仅适用于防爆灯具,也适用于其他防爆设备产品。
注:本文由CESP防爆技术中心权威发布,仅供参考,如有联系请联系我们。
典型的北美标志 (CSA)
危险场所的定义 - 北美
区域爆炸物分类
一级 ·易燃气体、汽化或液态物质 二级 ·可燃粉尘 |
一级分区/分区区域
爆炸性气体应用位置对照表
第 1 部分 正常环境下的易燃易爆物质,或反复出现 |
0区 在正常环境中长期或连续存在的易燃易爆物质 1区 易燃或易爆物质可能存在于正常环境中 |
第 2 部分 易燃或易爆物质在正常环境中极不可能存在 |
2区 易燃或易爆物质在正常环境中极不可能存在 |
一级分区/区
爆炸性气体组别分类表
第 1 和第 2 部分 |
区域 0、1 和 2 |
A(乙炔) |
IIC(乙炔和氢气) |
B(氢) |
|
C(乙烯) |
IIB(乙烯) |
D(丙烷) |
IIA(丙烷) |
一级分区/区
爆炸性粉尘组别分类表
第 1 和第 2 部分 |
20、21 和 22 区 |
金属粉尘 |
IIC(碳尘) |
F(碳尘) |
IIB(非导电粉尘) |
G(非导电粉尘) |
IIB(非导电粉尘) |
IIA(可燃飞行物) |
分配 |
||
一级 爆炸性气体 |
D组 |
煤气(煤矿) |
D组 |
丙烷 |
|
C组 |
乙烯 |
|
B组 |
氢 |
|
A组 |
乙炔 |
|
二级 爆炸性粉尘 |
E组 |
金属粉尘 |
F组 |
黑木炭/煤炭/焦炭粉尘 |
|
G组 |
粒尘 |
|
第三类 飞行 |
分区系统(Class II & Class III Dust )
防爆型 |
标记 |
地点 |
防尘燃 防尘 加压 加压 本质安全 |
DIP NI PX PY PZ IS |
二级 第 1 部分 第 2 部分 第 1 部分 第 2 部分 第 1 部分 |
纤维和飞行保护 |
—— |
第三类 第 1 部分和第 2 部分 |
国际 - 专区 |
|
第 I 组 - 煤矿瓦斯环境 |
|
第二组 煤矿以外的爆炸性环境 |
IIA丙烷 |
IIB 乙烯 |
|
IIC 氢气 + 乙炔 |
|
第三组 煤矿以外的爆炸性粉尘环境 |
IIIC 导电粉尘 |
IIIB 非导电粉尘 |
|
IIIA 易燃飞行物 |
北美 区域系统 |
ATEX |
IECEx |
ATEX |
运行条件 |
Ma |
Ma |
Ma |
M1 |
发生爆炸性环境时设备仍可运行 |
Mb |
Mb |
Mb |
M2 |
当存在爆炸性环境时,设备断电 |
Ga |
Ga |
Ga |
1G |
仍在 0/1/2 区运行 |
Gb |
Gb |
Gb |
2G |
仍在 1/2 区运行 |
Gc |
Gc |
Gc |
3G |
仍在第 2 区运行 |
Da |
Da |
Da |
1D |
仍在 0/1/2 区运行 |
Db |
Db |
Db |
2D |
仍在 21/22 区运行 |
Dc |
Dc |
Dc |
3D |
仍在 22 区运行 |
注:北美赛区系统没有EPL设备保护等级的概念
区域系统(气体)
防爆型 |
标记 |
设备防护等级 |
本质安全“i” 封装“m” |
Ex ia Ex ma |
Ga Ma Ga Ma |
火焰外壳“d” 本质安全“i” 增加安全“e” 加压“p” 油浸“o” 封装“m” 强力填充“q” |
Ex d Ex ib Ex e Ex px Ex py Ex o Ex mb Ex q |
Gb Mb Gb Mb Gb Mb Gb Mb Gb Mb Gb Mb Gb Mb |
本质安全“i” “n”类型 封装“m” |
Ex ic Ex nL Ex nA ExnC Ex nR Ex mc |
GC GC GC |
区域系统(灰尘)
防爆型 |
标记 |
设备防护等级 |
外壳“ta”的粉尘点火保护 本质安全“i” 封装“m” |
Ex ta Ex ia Ex ma |
Da Da Da |
隔爆外壳“tb” 本质安全“i” 加压外壳“p” 封装“m” |
Ex tb Ex ib Ex p Ex mb |
D b D b D b D b |
外壳“tc”的粉尘点火保护 本质安全“i” 封装“m” |
Ex tc Ex ic Ex mc |
Dc Dc Dc |
区域系统组 II |
分区系统 I 类 |
最大 表面温度/⁰C |
T1 |
T1 |
450 |
T2 |
T2 |
300 |
T2A |
280 |
|
T2B |
260 |
|
T2C |
230 |
|
T2D |
215 |
|
T3 |
T3 |
200 |
T3A |
180 |
|
T3B |
165 |
|
T3C |
160 |
|
T4 |
T4 |
135 |
T4A |
120 |
|
T5 |
T5 |
100 |
T6 |
T6 |
85 |
注意:最大。区域组 I 的表面温度为 150 ⁰C 或 450 ⁰C。
易爆物质:许多生产场所都会产生一些易燃物质。
大约三分之二的煤矿现场存在爆炸性物质。在化工行业,80%以上的生产车间区域都存在爆炸性物质。
氧气:空气中的氧气无处不在。
点火源:生产过程中大量使用电工仪表。各种摩擦电火花、机械磨损火花、静电火花、高温等都是不可避免的,尤其是在仪表和电气故障发生时。
从客观上看,很多工业场所都符合爆炸条件。当爆炸性物质和氧气的混合浓度在爆炸极限范围内时,如果有爆炸源,就会发生爆炸。因此,必须采取防爆措施。
而本文重点介绍了区域和划分系统中危险位置的划分
注:本文由CESP技术中心联合全球防爆标准体系发布。如果您有任何疑问,请与我们联系。
爆炸是燃烧的一种形式。当氧化反应速度达到一定程度时,反应瞬间放出大量热量,使气体剧烈膨胀,形成冲击波,并伴有声音。这种现象就是爆炸气体。爆炸气体是快速燃烧的结果。根据爆炸三角形原理:爆炸性物质、氧气和点火源,采取措施消除包括自动化仪表在内的电气设备中的电火花和危险高温,有助于防止燃烧,避免形成爆炸。
因此,根据爆炸环境发生的频率和持续时间,将危险场所划分为不同的区域,对设备的防爆等级要求也不同。根据危险程度的不同(持续危险/间歇危险/异常情况下的危险),划分为危险区出来的级别(0区/1/2区;20/21/22区;1区/2区) )。
区域类型 |
分区制 |
区域系统 |
定义 |
时间定义 |
持续的危险 |
第 1 部分 |
0 区 / 20 区 |
爆炸性环境持续或长期存在的场所 |
1000H/年以上 |
间歇性危险 |
第 1 部分 |
区域 1 / 区域 21 |
一般情况下,可能存在爆炸性环境的场所 |
1000小时/年-10小时/年 |
异常情况下的危险 |
第 2 部分 |
区域 2 / 区域 22 |
一般情况下,不可能有爆炸性环境,或者即使存在,也是一个短期的地方 |
10H/年以下 |
注:1H/y 视为非危险场所。
油罐车卸汽油爆炸危险场所划分
北美防爆电气安装
加拿大:加拿大电气规范
美国:国家电气规范——NFPA 70
安装方法:
刚性导管中的导体
导管连接
非铠装电缆
非铠装电缆
铠装电缆
铠装电缆
Ex d +ex e 接线盒电缆入口管道入口
(ex e 轴封) +ex d 轴封+密封装置
为保证人员安全和生产的正常运行,在危险场所应严格按照相应标准选用防爆电气设备。只有合理的选择、正确的安装和必要的维护才能保证生产安全。

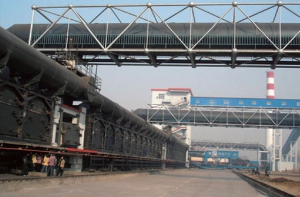

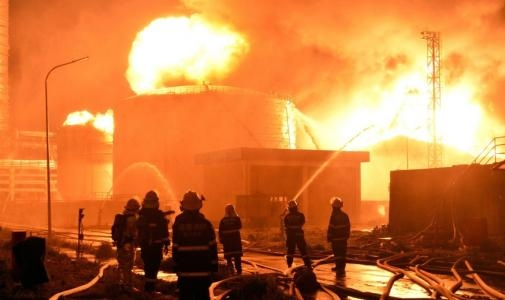

普通天然气净化装置年产硫能力为240×10't。硫磺成型工艺采用湿法成型。产品为直径3~5mm的粒状硫磺,贮存在两个硫磺仓中,贮量5.7×10°t。通过传送带运输到汽车或火车装载楼。硫磺颗粒在运输、运输、装载过程中会产生大量的硫磺粉尘。设置粉尘监测和抑制系统以控制粉尘危害。但是,硫磺粉尘在一定条件下也有爆炸的危险。
硫是次要的易燃固体,无毒,CAS 编号 7704 -34-9;粉状硫磺为淡黄色粉末,比重1.96,块状硫磺为淡黄色晶体,比重2.05,熔点112.8~120℃,沸点444.6℃,闪点207.20℃。易溶于二硫化碳,不溶于水,微溶于乙醇和醚。硫磺的燃烧温度一般为248~261℃,粉状硫磺的燃烧温度仅为190℃左右,燃烧时呈蓝色火焰;当沾上硫化铁、氧化铁(铁锈)、机油、金属粉末、碳粉和氧化性物质时,容易引燃硫磺而引起火灾;硫磺粉尘在空气中或与氧化剂混合容易燃烧,甚至引起粉尘爆炸。
由于成型方法不同,硫磺呈粉末状、颗粒状、片状或块状。它在不同的条件和状态下表现出不同的燃烧性能。当固体颗粒尺寸小时,它表现出易燃特性。硫磺燃烧的产物主要是二氧化硫,其燃烧热为300kJ/mol。硫在受热、撞击、摩擦等作用下会引起火灾,在破碎、研磨、储存和运输过程中会产生静电,引起自燃和爆炸。
硫磺粉尘的爆炸特性受多种因素影响,引起硫磺粉尘爆炸应具备“5个条件”:可燃粉尘、粉尘云、点火源、可燃物质、有限空间。
结合净化厂硫磺储运系统的工艺特点和安全特点,分析了净化厂储运过程中硫磺粉尘爆炸的危害。

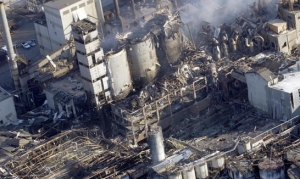

通过对国内外典型粉尘爆炸事故的分析调查发现,如果能及时发现爆炸危险,早期采取有效措施,可以避免爆炸或减少人员伤亡。
实践发现,扑灭硫磺火的最佳方法是水和蒸汽,干粉灭火器无效。
在储运系统中,可以避免硫磺火灾和硫磺粉爆炸。可以采取预防措施,避免硫磺燃烧和爆炸。控制措施虽然不能完全防止爆炸的发生,但可以尽可能减少损失,将后果控制在可接受的水平。
硫磺是次生易燃固体,硫磺粉尘在空气中易燃烧或与氧化剂混合,甚至引起粉尘爆炸。因此,无论是在运输过程中,还是在仓库中储存,都应合理存放,工作温度低于190°的产品也应选择储存硫磺的设备。
深圳市CESP有限公司 专注于特种工业照明领域。是一家集设计、研发、生产、销售为一体的高新技术企业。完善的管理团队为国内电力、冶金、铁路、大型工矿企业、船舶等照明领域提供专业知识。还为国际知名企业提供先进的技术支持和产品配套服务。

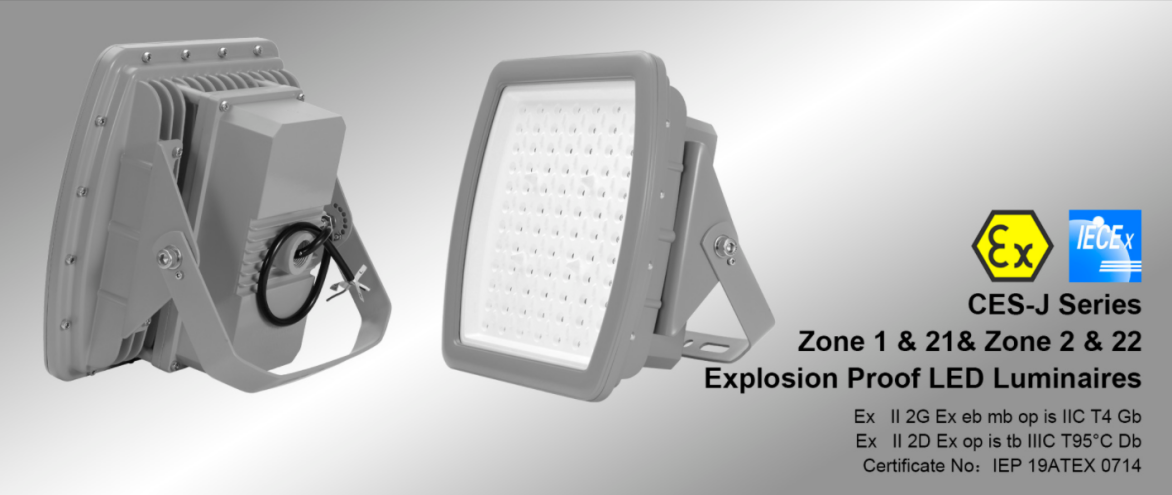

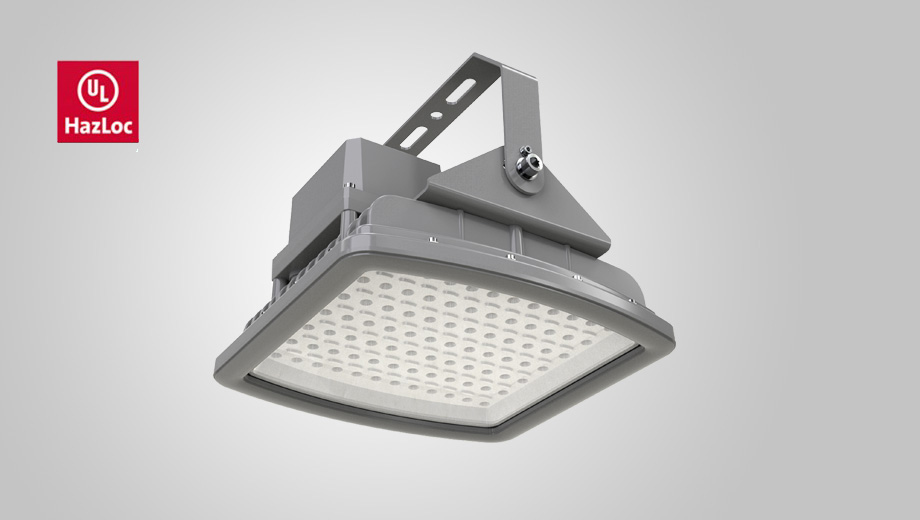

CES-J 防爆led泛光灯 具有ATEX\IECEX/UL认证,可用于污水处理、炼油厂、钻井平台、石化设施、餐饮设施、隧道、室外墙体和锚固安装的一般区域照明,以及具有易燃蒸汽和气体的危险区域,是一种高流明、高光效的防爆泛光灯,旨在满足适用的危险气体区域的要求,以及温度高达40°C的工作环境,也可以工作在潮湿环境中,IP 等级为 IP66。
外壳采用压铸铝外壳,经过特殊工艺,并添加粉末涂层,使防爆灯具有高强度硬壳和耐腐蚀。同时,外观也非常出色。优秀的三维散热结构设计增加了灯管的效率和使用寿命,能够承受较高的机械强度和温度变化。灯具内置镇流器,无需配备镇流器箱,灯体与镇流器箱分开设计,结构紧凑,保证外壳防爆性能。
虽然他的灯珠功率不同,灯珠数量也不同,但他的光通量保持在110-140lm/W,色温和安装角度可以根据客户需要在3000-6500K之间调节。这款灯在多尘环境中也有照明解决方案。如果您有这方面的需求,可以联系我们进行咨询,或者如果您有其他照明咨询,也可以联系我们,为您提供照明解决方案。
C由于市场认证标准不同,CESP将线灯分为CES-EX-LN、CES-EX-02、CES-EX-LN-O2P和CES-EX-LN-02N,针对整个市场的需求,分别是图片制和分别制。
市场上的爆炸灯和三防灯广泛采用的炽热灯、照明灯、高压金属出口灯等灯具。爆炸技术成熟,视觉舒适,深入室内及日常照明、户外工作照明,在工作照明时其劣势明显。 。
随着社会生产力的不断发展,LED技术不断取得突破。目前,发光效率在120Lm/W以上的白光LED量产。已成为继白炽灯、太阳能灯、高压金属气体发射灯之后的第四代电光源,被电光源的终极形态。
CESP防爆LED线形灯LN系列灯珠采用LM80认证的优质芯片,色温6000K,显色指数大于70,比高压钠灯更能更准确的呈现画面和细节,或光线浓度或气体灯。发光效率高达140LM\W如50W。危险区LED线形灯可产生5500LM、90°或120°角,可满足工业照明的要求。
无铜呼灯体通过粉末涂层,增加了外壳的强度和耐用性,还提高了美观度。特殊的处理设计与LED技术相结合,使光灯达到5000小时的连接寿命和- 40-+55°C的环境温度。
玻璃玻璃采用高强度钢化玻璃,通过内压和水压测试。防辐射等级为WF2,IP等级为IP66。并且该系列危险环境具有多种电压,可在100-277 VAC,50/60Hz下工作,不需要任何特殊的镇流器。
总体而言,该系列的LED 发光装置造型美观,功能强大。可以吸、吊装、杆、壁挂安装等多种安装方式。它们非常适用于处理、石油和天然气精炼厂、钻机、石化设施、食品和饮料设施、隧道、室外地方和地方安装的一般区域照明,以及空中汽车、汽油、可燃、纤维或飞行物的。

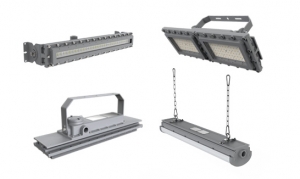

针对全球市场的需求,CESP线形灯LN系列四款灯的特点各不相同。

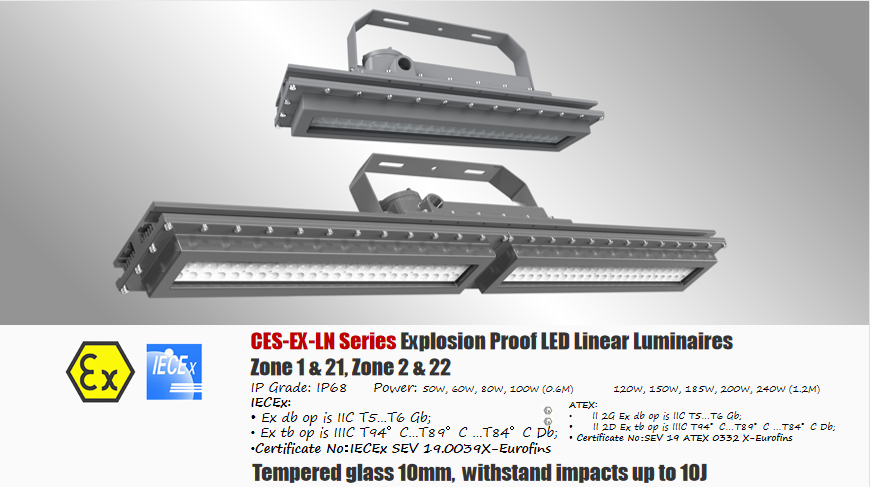

CES-EX-LN系列是具有ATEX/IECEX认证隔爆外壳防爆线形灯的区域系统,可用于1&21区、2&22区等危险环境。其电源腔和光源腔是独立的子腔。防爆性能可靠。钢化玻璃抗冲击设计, 10mm的厚度可承受7J的冲击。并且经过水压试验,1区灯具有优越的密封性能,可适用于水下(3米)工作。

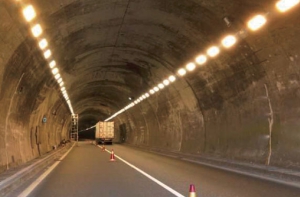

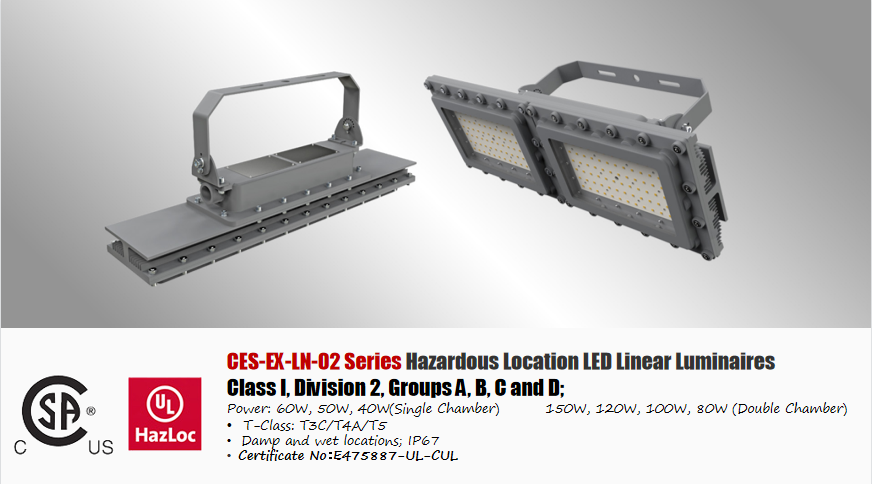

CES-EX-LN-02是一款通过UL认证的Division系统防爆线形灯,可用于Class I、Division 2、Groups A、B、C、D;II 类,第 2 部分,F 和 G 组;Class 用于III等危险环境,钢化玻璃抗冲击设计,6mm厚度可承受4J冲击,超强结构强度,可选应急功能,适用于隧道、室外墙体和立柱安装的一般区域照明。替代传统荧光灯的首选。

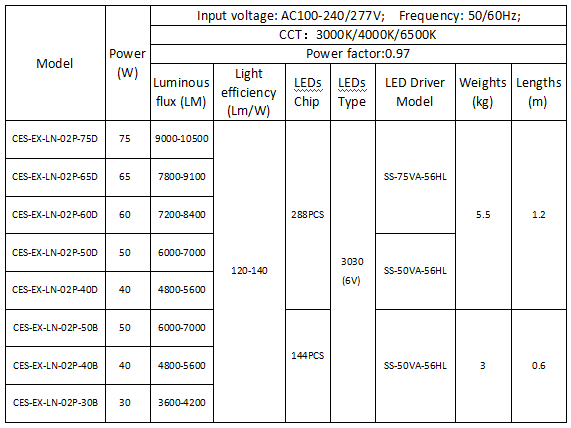

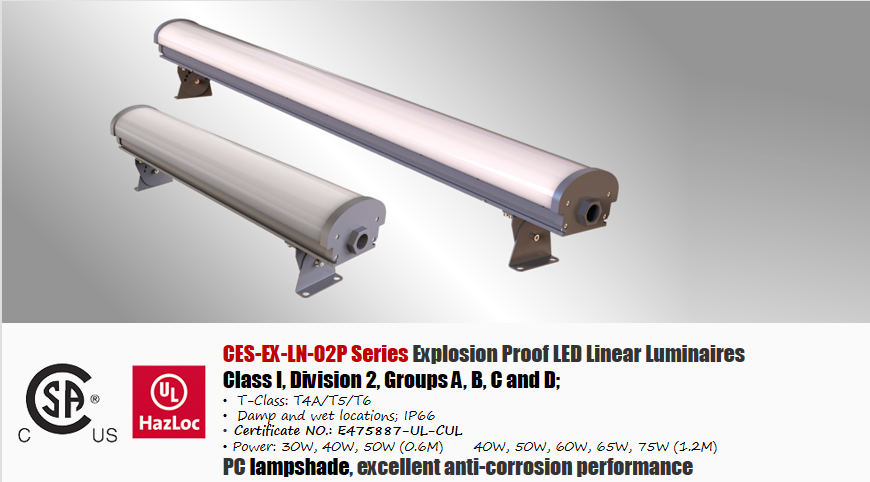

CES-EX-LN-02P是一款防爆三防灯,通过了分区系统UL认证和区域系统ATEX/IECEX认证。可用于Class I、Division 2、Groups A、B、C、D等危险环境,并用于Zone 1&21、Zone 2&22等危险环境,是线路灯中唯一的防爆灯系列符合北美和欧洲标准。是CESP中性价比最高的线性灯。它的面罩可以承受4J的冲击。温度上限可达130°C。具有较好的耐腐蚀性,适用于安装高度较低的照明。是替代传统荧光灯的首选。

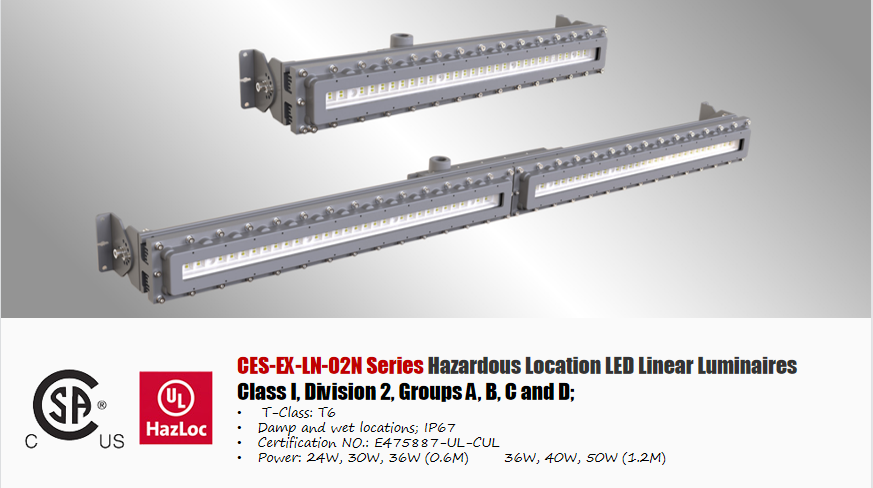

CES-EX-LN-02N 是防爆线性照明UL认证的分部系统,可用于Class I、Division 2、Groups A、B、C、D等危险区域;虽然外观是LN系列中最为紧凑的一款线形灯,但依然坚固,钢化玻璃的设计抗冲击,6mm的厚度可以承受4J的冲击。非常适合安装高度较低的照明,是传统荧光灯、白炽灯等灯具的替代品。首选产品。

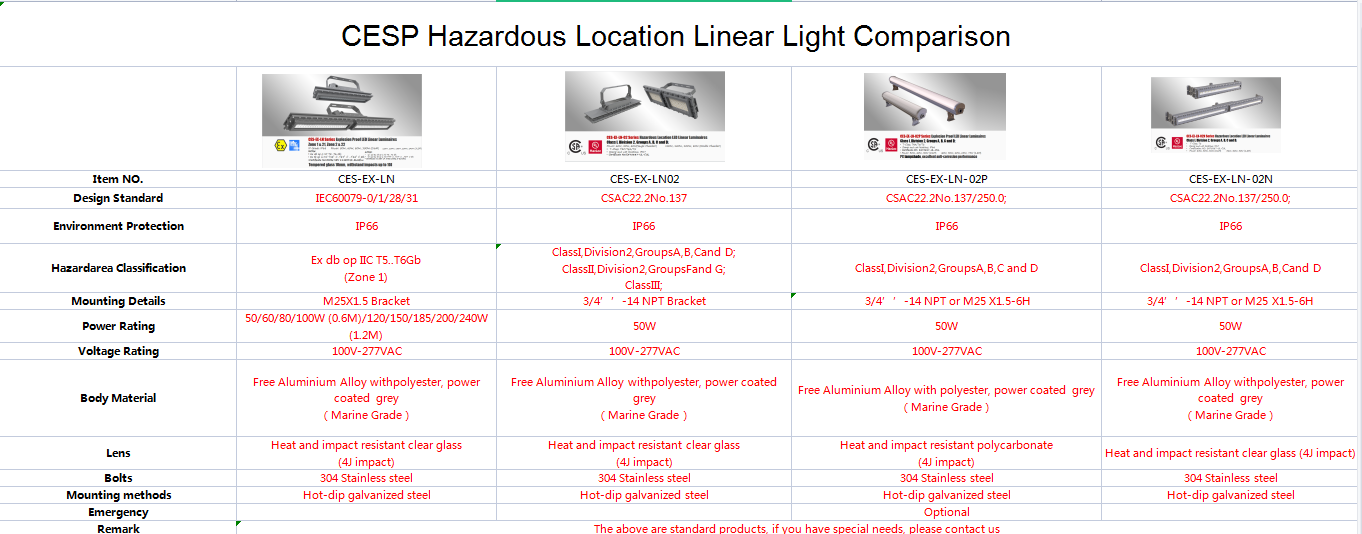

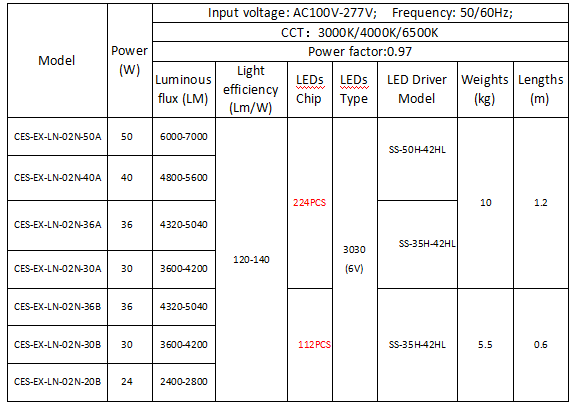

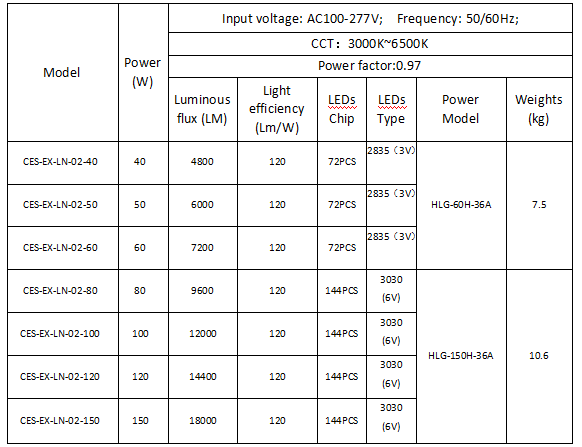

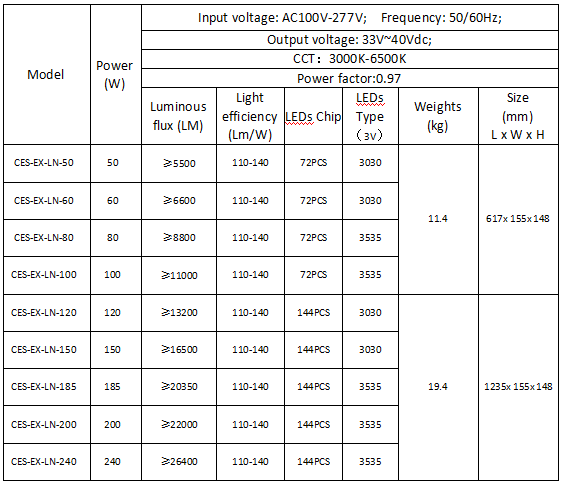

以下是LN系列线形灯不同系统的防爆标志及参数对比。

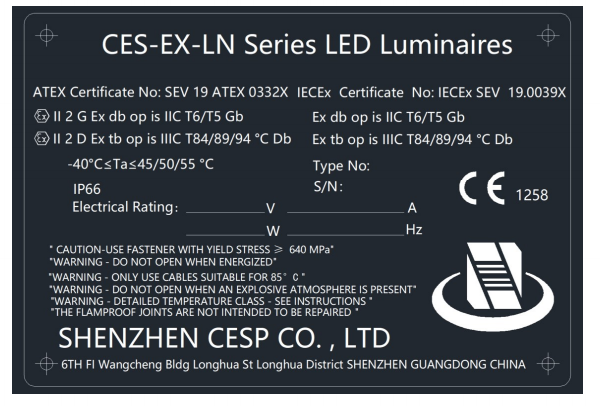

CESP的外观造型上以灰尘为主。从外形上看,外观大气,散发出时尚气息,美观,适应工业领域的照明环境,满足消费者对外观颜色的需求。LN系列的名称也是由线性系列简化而来。以下是各灯的命名内涵及铭牌解析。
CES-深圳CESP;
EX——危险场所;
LN——线性;
W——功率;
A – 配置,01:线性;
B – CCT,01:3000K;02:4000K;03:6500K;04:5000K;05:5700K…
C-安装,01:吸力安装;02:U型顶支架;
D-颜色,01:黄色;02:灰尘……;
电子其他,商业用途
CES-深圳CESP;
EX——危险场所;
LN——线性;
02 - 辖 2 ;
W——功率;
A – 配置,01:线路;
B – CCT,01:3000K;02:4000K;03:6500K;04:5000K;05:5700K…
C- 安装,01:高度安装;02:U-支架,;
D-其他,商业用途

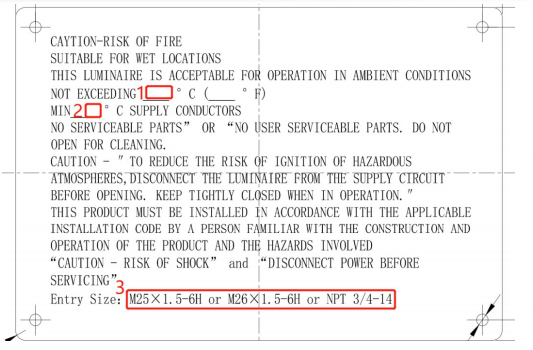

注1:使用环境温度Ta 40/45/50°C的温度(根据客户要求任选),同时写华氏温度;
注2:只在双腔箱下箱,单不用手提;
CES-深圳CESP;
EX——危险场所;
LN——线性;
02 - 辖 2 ;
P - 设计特征,细节;
W——功率;
X——尺寸,B:0.6m,D:1.2m;
A – 配置,01:线路;
B – CCT,01:3000K;02:4000K;03:6500K;04:5000K;05:5700K…
C-安装,01:吊装;02:吊装;03:线材颜色;04:立杆安装;
D-其他,商业用途

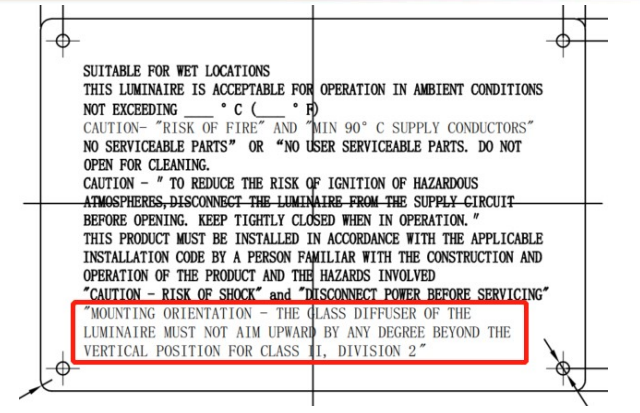

注1:环境温度温度为45/50/55°C(根据客户要求任选);
注2:统一默认为90°C;
注3:根据客户要求选择,默认NPT3/4-14;
CES-深圳CESP;
EX——危险场所;
LN——线性;
02 - 辖 2 ;
N - 设计特点:窄;
W——功率;
X——尺寸,A:1.2m,B:0.6m;
A – 配置,01:线路;
B – CCT,01:3000K;02:4000K;03:6500K;04:5000K;05:5700K…
C- 安装,01:高度安装;02:U-支架;
D-其他,商业用途
注1:环境温度温度为45/50/55°C(根据客户要求任选);
注2:统一默认为90°C;
注3:根据客户要求选择,默认NPT3/4-14;
在采购和供应链方面,在采购和生产供应链方面,同时,积极推动生产厂家的生产完全由模型厂采购,保证采购的高质量质量。在设计和生产过程中,根据不同地区的防爆要求对电源腔体和光源腔体进行了调整,并采用了工业设计师专门设计的散热系统,进行了增强的防爆安全性能。
并且随着产品的研究,LN系列灯源不断衍生衍生产品,如果需要客户条灯的自带功能,又想不影响原有的安装方式,可以自行选择电源,这种爆炸线形灯既不安装也不影响外观、时尚时间90分钟左右,如果客户方式无特殊要求,也对CES-EX-LN-02N系列灯具或CES-EX-LN系列防爆装置安装,加装独立电源腔,可安装点火驱动器和电池,最低可使用90分钟,正常电源12W;或者想要更好的,也可以节省成本的客户,选择CES-EX-LN-02P
近日,深圳中电南方电力设备股份有限公司(以下简称:中电南方)LED手持灯 CES-SC系列产品通过北美Division 1和Division 2(CSA 137和UL 844标准)防爆认证,并于1月27日在CSA集团昆山实验室举行了颁证仪式,这标志着中电南方在全球防爆领域的又一重大突破。
